對于每一位儀表從業人員來講，對儀表供電、啟停、排污都非常熟悉了解，無外乎，該通電通電，該啟動啟動，該停就停，該排污就排污，這就是所謂的，內行看技術，外行看門道，那么究竟儀表供電、啟停和排污都包括哪些內容，有哪些需要注意的地方，當然還有哪些技巧可言呢？本文將重點介紹。

?

一、儀表及系統供電的恢復

?

儀表及供電系統除正常停電外，突然斷電常常是隨機性的，大面積的斷電有配電室跳閘斷電，雷擊斷電；局部或者單臺儀表斷電，出來保險熔絲自然老化熔斷外，大多數由于短路、接地故障引起的。不管什么原因引起的斷電，為了保證成產都應該及時恢復供電。

?

有人可能會說恢復供電不就是按下復位按鈕，板板開關嗎？恢復供電操作的確很簡單，但馬上能找到開關位置，就不是那么簡單了。馬上找到開關位置完全靠你平時的觀察和記憶了。因此，建議一定要把供電開關的安裝位置記住，這雖然沒有技術含量，但卻很重要。

?

首先記住儀表的總電源是哪個電氣配電室來的。開關裝在配電室的幾號屏上，有沒有標志牌，建議你在筆記本上記一記。還要記住儀表的電源箱位置及各臺儀表的供電開關，你可能會說都有標志牌還用去記嗎？還要記。如果標志牌的字模糊了，標志牌不在了，復不了電還可再查，但是要檢修拆下儀表，把開關記錯就不安全了。因此，在筆記本上記下儀表各個供電開關的位置，對你的工作是有利的。還有雙電源供電的切換開關，這也許是自動操作的，但記住沒有壞處。

?

常遇到的是儀表的保險熔絲斷了，更換后還是炸保險，說明有短路、接地故障：

（1）可先把儀表端的電源線拆下，用絕緣膠帶把拆下線頭包住，然后再送電；（2）如果還是炸保險，說明供電線路有問題，重點檢查供電線路；

（3）如果保險熔絲不斷了，則儀表內部有短路故障；

?

總結：小小的儀表及供電恢復所需要的強大的支撐包括：首先您需要擁有一個超強記憶，其次您還需要有細膩的觀察力，再次您還需要有一個勤勞做筆記的習慣，最后要有判斷供電故障和解決故障的能力。

?

二、儀表的啟停

?

以壓力、差壓變送器為例。

?

需要檢查壓力、差壓變送器的零位，對變送器進行定期排污都會涉及到變送器的啟停。因此，正確的啟動壓力、差壓變送器也是需要掌握的技能之一?，F介紹如下：

?

（1）就地安裝壓力變送器的停運及投運

就地安裝的壓力變送器與彈簧壓力表的安裝方式基本是一樣的，即只有一只取樣閥門，有的還有一只排放閥。

停運方法：停運時把壓力變送器的取樣閥關閉，緩慢打開排放閥，把被測壓力卸掉即可。沒有排放閥時，只能通過慢慢旋松壓力變送器的接頭螺紋來卸除壓力，操作時小心介質壓力傷人。

投運方法：投運時只需打開壓力變送器的取樣閥門即可。

?

（2）遠引安裝的壓力變送器停運及投運

遠引安裝的壓力變送器至少有三個閥門及導壓管與其相連接，取樣閥門用于取樣和切斷工藝介質；排污閥用來沖洗導壓管、排除導壓管的冷凝液或氣體；導壓管與壓力變送器連接用的截止閥有成為二次閥。

停運方法：停運時把壓力變送器的二次閥關閉，再通過壓力變送器測量室上的排液、排氣閥或者導壓管排污閥卸除壓力即可。必要時還應當把取樣閥門關閉。有隔離液的變送器則不能隨意打開排污閥來卸除壓力。

投運方法：用于一般測量介質的變送器投運時打開二次閥門即可。但已排空了導壓管的蒸汽壓力測量，則先關閉二次閥及排污閥，再開取樣閥，然后開排污閥沖洗導壓管，關閉排污閥以后，等半個小時以上，使導壓管內積滿蒸汽泠凝水再開二次閥。并使用變松器測量室的排氣閥，排除空氣。

?

（3）差壓變送器的停運及投運

差壓變送器至少有五只閥門與其相聯接，兩只取樣閥用來取樣和切斷工藝介質；兩只排污閥用來沖洗導壓管，或排除導壓管的冷凝液或氣體；而導壓管與變送器的聯接都是使用三閥組或者五閥組，差壓變送器的停運及投運大多就是多三閥組的操作。

停運方法：差壓變送器停運時，關三閥組的步驟是：先關負壓閥；再開平衡閥；最后關正壓閥。變送器較長時間停運時，一次閥、三閥組的正、負壓閥都應關閉，平衡閥打開，以保證變送器測量室兩側的壓力相等，處于平衡狀態。

投運方法：差壓變送器投運時，開三閥組的步驟是：先開正壓閥；再關平衡閥；最后開負壓閥。

?

總結：啟停蒸汽流量，用隔離器的變送器，用平衡容器的液位變送器時，開關三閥組時不能出現正壓、負壓閥和平衡閥同時打開的情況，因為即使短時間打開，也有可能會發生平衡容器里的泠凝水，隔離器里的隔離液流失的情況，導致儀表示值不正確，嚴重時甚至無法投運變送器。必要時還要用變送器測量室上的排液、排氣閥，排除其中的空氣或者泠凝水。

?

三、儀表的排污以及處理

?

壓力、差壓變送器、浮筒液位計等都需要進行排污，因為測量介質含有粉塵、油垢、微小顆粒會在導壓管或取樣閥門內沉積，其直接或間接的影響了測量。按規定應定期進行排污。排污前先把變送器停運，但取樣閥是不關閉的。對于使用隔離液的變送器則不能隨意排污，但要定期更換隔離液。

?

排污前，必須和工藝人員聯系，在征得工藝人員同意后才能進行；流量或壓力控制系統排污前，應先將自動切換到手動。排污完成投運變送器后，應觀察變送器的輸出是否正常，對控制系統，則還應將手動切換至自動，并通知工藝人員儀表可正常使用。

?

（1）壓力變送器的排污操作

先把壓力變送器的二次閥關閉，打開排污閥排污。關閉排污閥后，觀察導壓管及閥門接頭有無泄漏現象，負責應進行處理。導壓管及閥門的接頭使用功能時間長了，有時搖動了導壓管或閥門，就有可能出現泄漏現象。對于一般測量介質打開二次閥就可投運變松器了。對于蒸汽壓力，則要等蒸汽泠凝水充滿導壓管后才能開二次閥。投運后再把壓力變送器測量室上的排液、排氣閥旋松，這樣既可把測量室內的介質置換一下，有可排液、排氣。

?

（2）差壓變送器的排污操作

對一般測量介質的差壓變送器先關三閥組的負壓閥；再開平衡閥；后關正壓閥。打開排污閥，對正、負導壓管進行排污。關閉排污閥后，觀察導壓管及閥門接頭有無泄漏現象。然后把正、負壓閥打開，再把變送器正、負測量室上的排液、排氣閥旋松排液、排氣。然后關閉平衡閥就可投運變送器了。

對有領凝氣的差壓變送器，如蒸汽流量測量等，關三閥組的方法及排污方法同上。但投運時要等蒸汽泠凝水充滿導壓管后才能投運變送器。

?

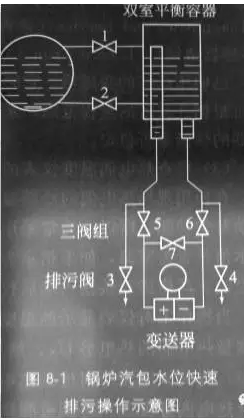

（3）鍋爐汽包水位的快速排污操作

鍋爐汽包水位變送器排污后，要有足夠的泠凝水后才能投運，通常要用一個多小時，除采取人工加水的方法外，還可采取用汽包的水來向雙室平衡容器內加水，就可以即時排污即時投運變送器。

?

?

先同時關三閥組的正、負壓閥5、6，開平衡閥7；

關液相閥2，開汽相閥1，交替開關排污閥3、4，用蒸汽沖洗正、負導壓管；

關汽相閥1，開液相閥2，交替開關排污閥3、4，再用鍋爐汽包的熱水沖洗正、負導壓管；

先關排污閥3，后關排污閥4，這樣雙室平衡容器正、負壓室及導壓管內都充滿了熱水；

開正壓閥5、關平衡閥7，開負壓閥6，再開汽相閥1，變送器投入運行。

?

總結：排污需謹慎，閥門關開有順序，定期排污有必要，隔離還需隔離液。

?

?

?

?

?
